• 三通溜子




    三通溜子簡介

    三通溜子(又名三通分料器或三通分料閥)是一種可用于物料換向/分流流程的設備。三通分料器有電液動、氣動、手動三種按結構形式。

    三通溜子分有側三通、正三通等,廣泛適用于建材、冶金、礦山、輕工、糧食等行業。

    三通溜子的結構組成

    本三通溜子主要由閥體、閥軸、閥板、曲柄機構、電動推桿(電液動推桿或手動機構)等組成。

    工作原理

    手動由外力通過曲柄帶動閥軸、閥板作一定角度的擺動,從而達到控制物料流向,分送物料之目的。

    三通溜子特點及用途

    三通分料閥采用鋼板焊接結構,具有體積小、重量輕、阻力小。采用電動推桿(電液動、氣動推桿)驅動,可以快速切換物料流向。三通分料閥是物料輸送系統中控制物料快速換向的理想設備,廣泛用用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物輸送。性能

    技術參數

    工作壓力

    適用溫度

    適用介質

    0.01MPa

    ≤300

    晶體、顆粒、粉狀物料等

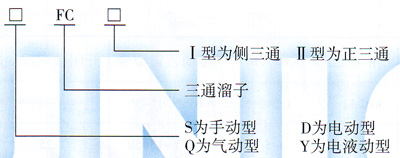

    型號說明

    三通溜子型號說明圖

    外形安裝尺寸

    三通溜子安裝尺寸圖



    A×A

    B×B

    C×C

    α

    H

    L

    L1

    L2

    n-d

    200×200

    256×256

    290×290

    45°

    267

    177

    180

    220

    8-Φ10

    50°

    282

    174

    55°

    299

    161

    60°

    352

    160

    250×250

    306×306

    340×340

    45°

    298

    198

    220

    250

    8-Φ10

    50°

    330

    193

    55°

    338

    181

    60°

    396

    182

    300×300

    356×356

    390×390

    45°

    322

    212

    250

    280

    8-Φ14

    50°

    349

    209

    55°

    386

    204

    60°

    431

    200

    400×400

    456×456

    490×490

    45°

    381

    251

    280

    325

    8-Φ14

    50°

    419

    251

    55°

    448

    244

    60°

    525

    245

    500×500

    456×456

    490×490

    45°

    470

    310

    350

    395

    16-Φ12

    50°

    532

    320

    55°

    557

    290

    60°

    644

    300

    600×600

    664×664

    700×700

    45°

    502

    290

    400

    450

    16-Φ12

    50°

    561

    310

    55°

    643

    330

    60°

    738

    340

    700×700

    772×772

    820×820

    45°

    617

    380

    450

    500

    16-Φ16

    50°

    678

    400

    55°

    795

    420

    60°

    937

    442

    800×800

    872×872

    920×920

    45°

    672

    408

    500

    550

    16-Φ16

    50°

    763

    445

    55°

    900

    482

    60°

    1057

    493
